防火門監控系統的故障與維修
防火門監控系統線路故障原因
報警線路故障的原因可分為以下幾種：總線短路、總線斷路、總線接地和24V電源故障。由于總線短路、斷路、24V電源故障點出現的位置不同，防火門監控器中所顯示的故障現象也有所不同，現場設備的運行狀態也會出現不同。
防火門監控系統的常見故障及排查方法
|
序號 |
故障類別 |
故障現象 |
修復方法 |
|
1 |
總線干線斷路 |
1現場設備指示燈全部為熄滅狀態； 2防火門監控器故障頁面顯示“總線故障”。 3防火門監控器上對應故障線路電壓輸出正常。
|
1查看竣工圖紙，確定故障線路分布； 2通過使用萬用表測試總線干線電壓的方法，確定線路斷路的位置，并進行連接修復。
|
|
2 |
總線支線斷路 |
1某一區域現場設備指示燈全部為熄滅狀態，其它區域現場設備指示燈正常； 2防火門監控器上顯示有規律的編碼設備故障。 3該區域的短路隔離器未動作。
|
1查看竣工圖紙，故障設備的編碼，確定故障區域內故障線路分布及斷線區域； 2通過萬用表測試總線干線電壓的方法，確定線路斷路的位置，并進行連接修復。
|
|
3 |
總線干線短路 |
1現場設備指示燈全部為熄滅狀態； 2防火門監控器故障頁面顯示“總線故障”。 3防火門監控器上對應故障線路電壓輸出“0V”。
|
1查看竣工圖紙，確定故障線路分布； 2將故障線路從防火門監控器上拆下，通過使用萬用表測試線路通斷的方式，采用分段查找的方法確定短路點的位置，將短路點斷開進行修復。
|
|
4 |
總線支線短路 |
1現場某區域設備指示燈全部為熄滅狀態； 2防火門監控器上顯示有規律的編碼設備故障。 3故障區域總線隔離器“啟動”。
|
1查看竣工圖紙，確定故障線路分布及總線隔離器的位置； 2斷開故障區域的總線隔離器 3通過使用萬用表測試線路通斷的方式，采用分段查找的方法確定短路點的位置，將短路點斷開進行修復
|
|
5 |
總線接地 |
1防火門監控器上顯示“總線故障”或“接地故障” 2 防火門監控器上反復報出同一設備“器件故障” 3 現場設備指示燈全部熄滅 因總線接地時情況較復雜，現象可能是以上1種或幾種
|
1查看竣工圖紙，確定故障線路或故障器件所在線路的分布； 2斷開防火門監控器與故障線路的連接； 3通過使用萬用表測試通信線路與地線電阻的方式，采用分段查找的方法確定接地點的位置，將接地點斷開進行修復。 總線與地線間的阻值需滿足產品說明書的要求，說明書中要求的阻值不小于20MΩ。
|
|
6 |
24V電源線與常開防火門監控模塊間線路故障 |
1防火門監控器上顯示“24V故障” 2現場設備指示燈全部正常
|
1查看竣工圖紙，確定故障線路或故障器件所在線路的分布； 2斷開防火門監控器或直流消防電源與故障線路的連接； 3通過使用萬用表測試線路故障地點的位置，將故障點斷行修復。
|
|
7 |
防火門監控模塊與電動閉門器間線路故障 |
1防火門監控器上顯示“輸出故障” 2現場設備指示燈全部正常
|
1查看竣工圖紙，確定故障線路或故障器件所在線路的分布； 2斷開防火門監控器或直流消防電源與故障線路的連接； 3通過使用萬用表測試線路故障地點的位置，將故障點斷行修復。
|
|
8 |
防火門監控模塊與門磁開關線路故障 |
1防火門監控器上顯示“輸入故障” 2現場設備指示燈全部正常
|
1查看竣工圖紙，確定故障線路或故障器件所在線路的分布； 2斷開防火門監控器或直流消防電源與故障線路的連接； 3通過使用萬用表測試線路故障地點的位置，將故障點斷行修復。
|
防火門監控系統組件更換方法
（1） 更換電動閉門器的步驟
1） 更換前應切斷電動閉門器所在回路的信號總線、電源線；
2） 使用專業的拆卸工具將電動閉門器及其他組件拆卸；
3） 如更換的閉門器為一體式應對即將更換的電動閉門器重新編碼；
4） 確定好電動閉門器的安裝方向（拉門側或推門側）安裝閉門器滑槽及液壓缸；
5） 確定安裝到位后，對防火門監控器進行復位；
6） 逐個檢查每只更換后的電動閉門器及其他組件的使用功能；
7） 更換完畢后，填寫《建筑消防設施故障維修記錄表》；

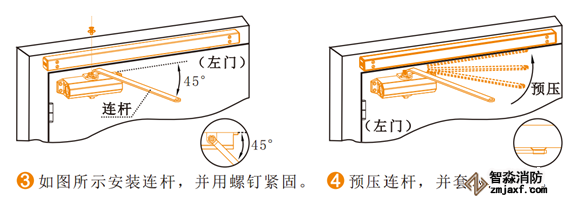

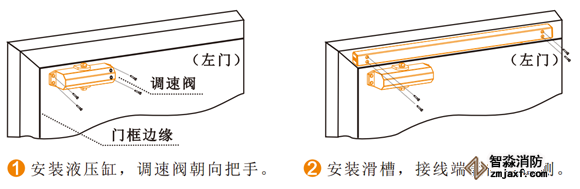

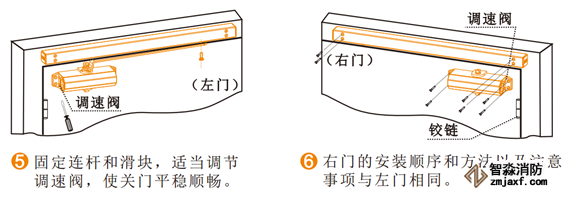

電動閉門器安裝示意圖如下：

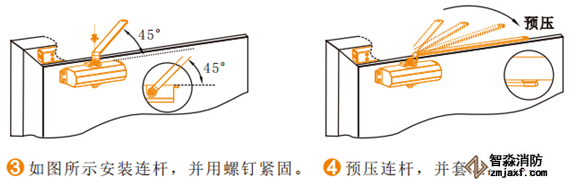

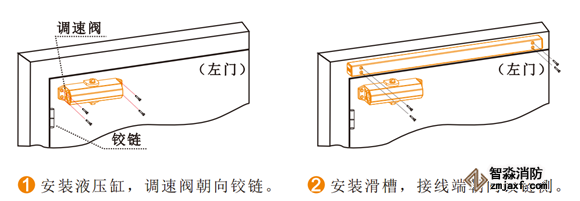

推門面安裝
更換門磁開關的步驟
1） 更換前應切斷門磁開關所在回路的信號總線；
2） 使用專業的拆卸工具將門磁開關及其他組件拆卸；
3） 如更換的門磁開關為一體式應對即將更換的門磁開關重新編碼；
4） 安裝門磁開關及其他組件；
5） 確定安裝到位后，對防火門監控器進行復位；
6） 逐個檢查每只更換后的門磁開關及其他組件的使用功能；
7） 更換完畢后，填寫《建筑消防設施故障維修記錄表》
門磁開關的安裝要求

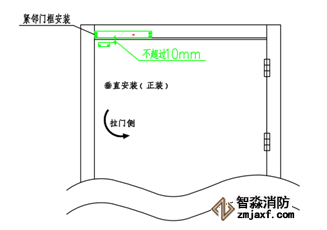

單常閉門

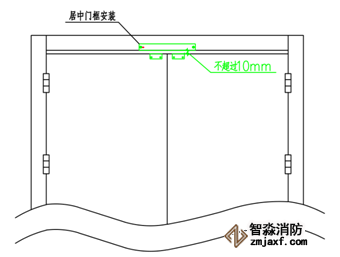

雙常閉門
防火門監控系統線路故障維修方法
（1）對照圖紙判斷出所報故障的線路或防火門監控模塊的位置
（2）檢修線路前必須關閉防火門監控器的電源及消防直流電源
（3）檢查修復線路或跟換防火門監控組件
（4）打開防火門監控電源、消防直流電源開關，觀察故障是否消除
（5）故障消除后對檢修后線路上的防火門監控模塊，一體式電動閉門器、門磁開關進行測試
（6）測試正常后填寫《建筑消防設施故障維修記錄表》
注意事項
1 更換后的防火門監控組件一定要兼容之前的系統
2 更換防火門組件或檢修線路前必須切斷防火門監控器及直流消防電源
3如需拆線時，必須做好線標
4一切拆卸、安裝環節切勿帶電操作
5必須仔細安檢查接線無誤后方可打開電源
6測試常開門模塊或一體式電動閉門器時需確保防火門周圍無閑雜人員以免關門時誤傷
