消防安全標志-圖示

附錄B（規范性附錄）標志與方向輔助標志組合使用示例

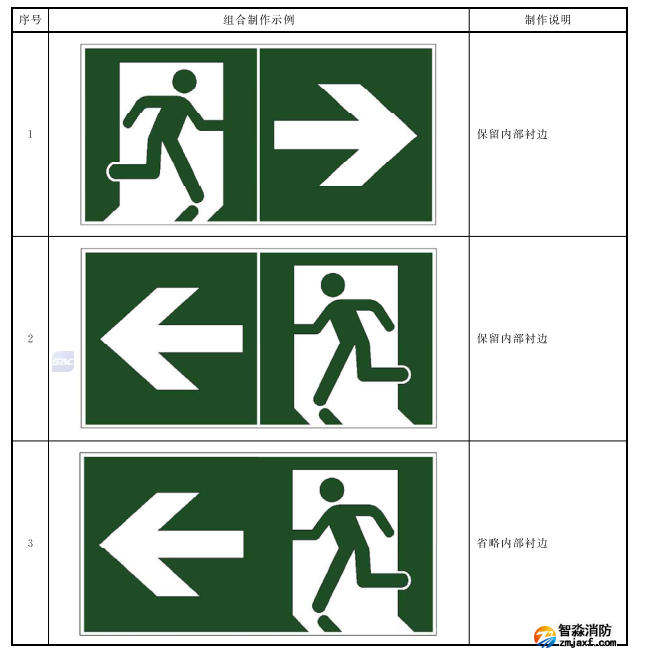

表B.1 標志與方向輔助標志組合制作示例

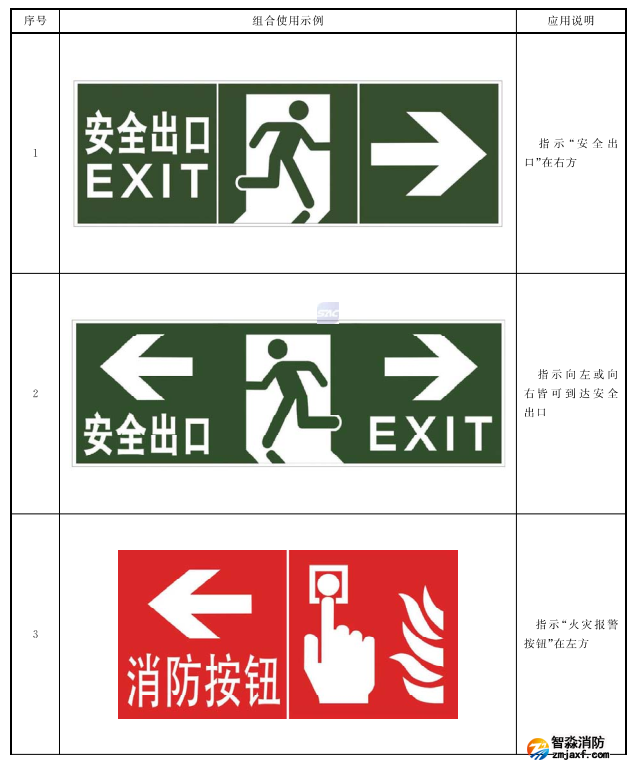

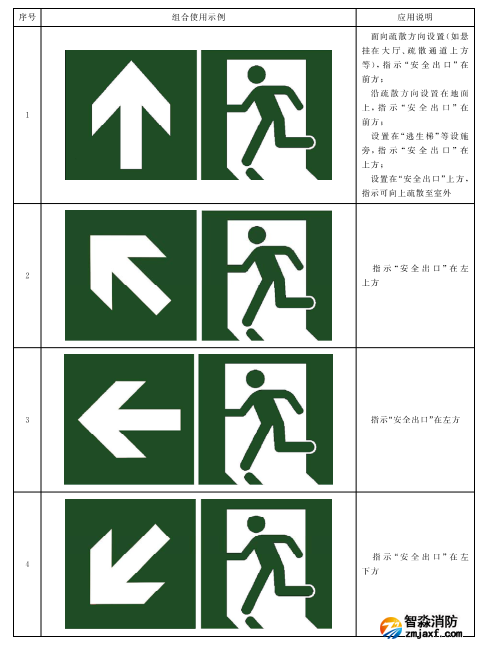

表B.2 “安全出口”標志與方向輔助標志組合使用示例

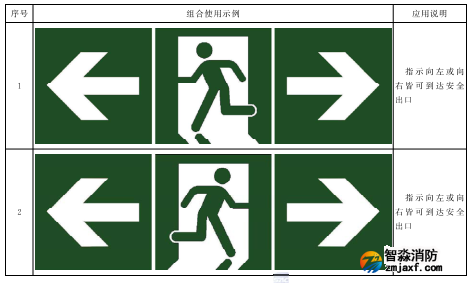

表B.3 位于兩個安全出口中間的“安全出口”標志與方向輔助標志組合使用示例

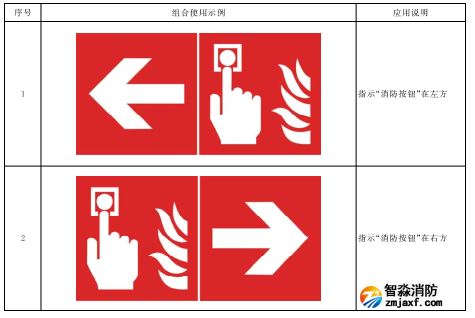

表B.4 “消防按鈕”標志與方向輔助標志組合使用示例

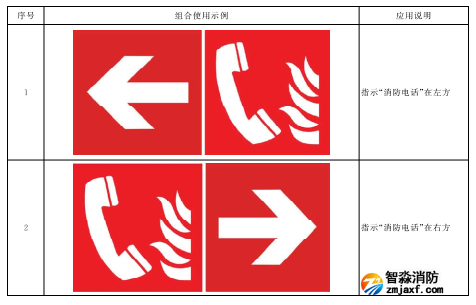

表B.5 “消防電話”標志與方向輔助標志組合使用示例

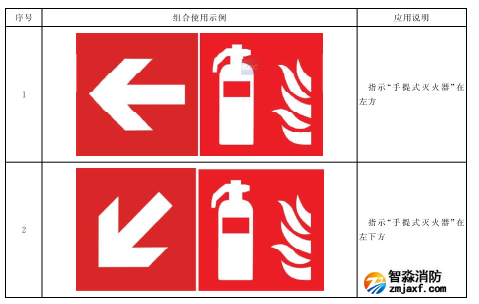

表B.6 “手提式滅火器”標志與方向輔助標志組合使用示例

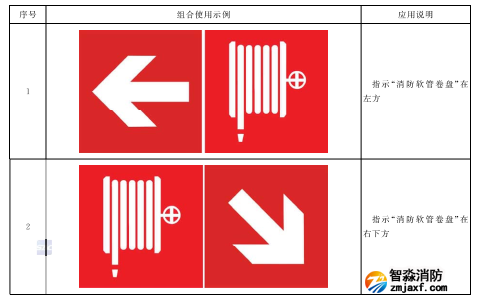

表B.7 “消防軟管卷盤”標志與方向輔助標志組合使用示例

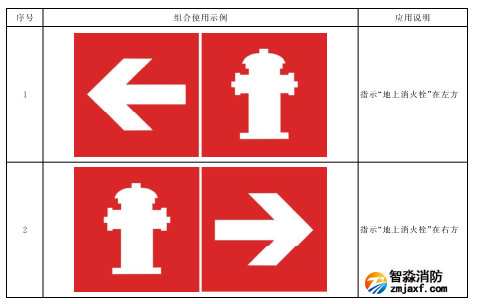

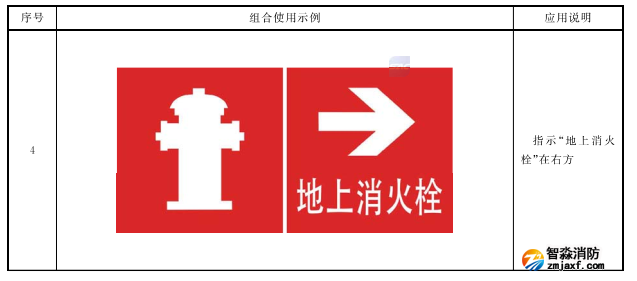

表B.8 “地上消火栓”標志與方向輔助標志組合使用示例

附錄C（規范性附錄）標志、方向輔助標志與文字輔助標志組合使用示例

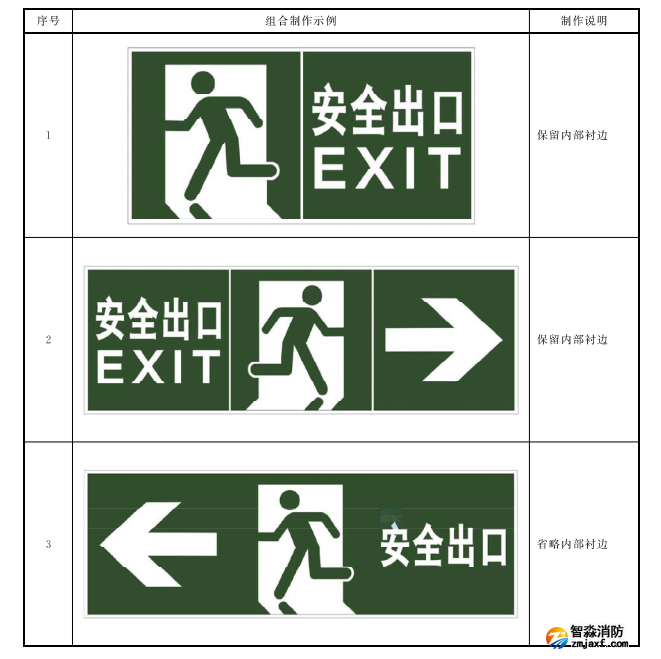

表C.1 標志、方向輔助標志與文字輔助標志組合制作示例

表C.2 標志、方向輔助標志與文字輔助標志組合使用示例
