海灣JB-QT-GST5000H火災報警控制器智能手動消防啟動盤結構說明

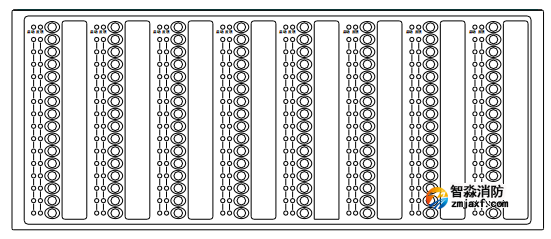

       海灣JB-QT-GST5000H火災報警控制器的智能手動消防啟動盤（以下簡稱手動盤）的外觀示意圖如圖一所示：每塊手動盤有128 個單元，每一單元均有一個按鍵、兩個指示燈和一個標簽。其中，按鍵為啟/停控制鍵，如按下某一單元的控制鍵，則該單元的啟動燈亮（紅色），并有控制命令發出，如被控設備響應，則反饋燈亮（紅色）。用戶可將各按鍵所對應的設備名稱書寫在設備標簽上面，然后與膜片一同固定在手動盤上。

圖一

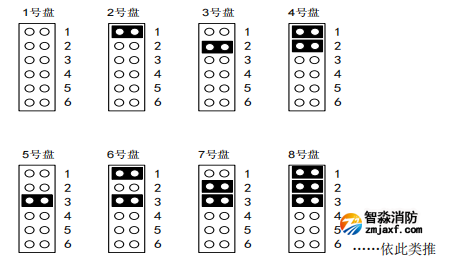

每一塊手動盤都有一個唯一的編號，也就是說，一臺控制器不能出現編碼相同的兩塊手動盤。圖二 說明手動盤編號的設置：

手動盤的編號是六位二進制編碼方式，按照編號從小到大的順序在每塊手動盤的 X1 插針上，插上相應的插針。

圖二
