【圖解】防火門監控圖紙識圖——接線圖，安裝圖

前言

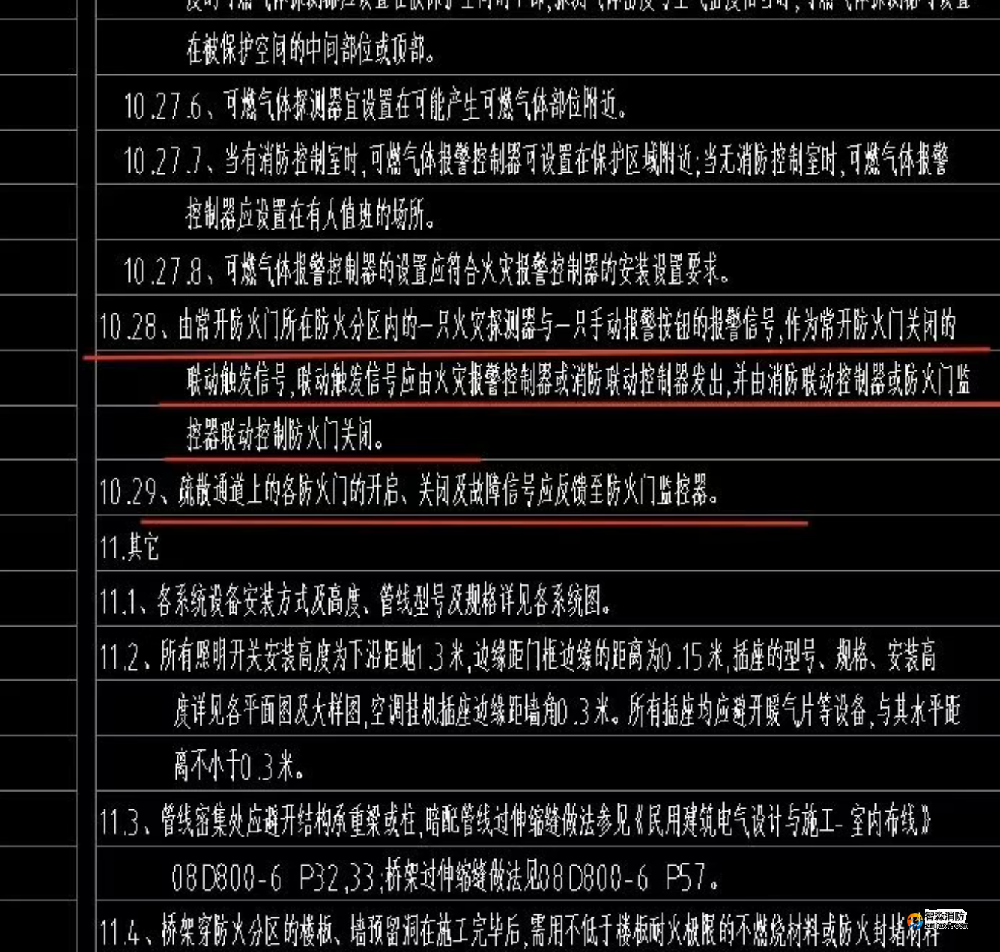

圖紙設計說明這樣說，由常開防火門所在防火分區內的一只火災探測器與一只手動報警按鈕信號，作為常開防火門關閉的聯動觸發信號，聯動觸發信號應由火災報警控制器發出，并由消防聯動控制器或防火門監控器聯動控制防火門關閉。

疏散通道上的各防火門的開啟、關閉及故障信號應反饋至防火門監控器。

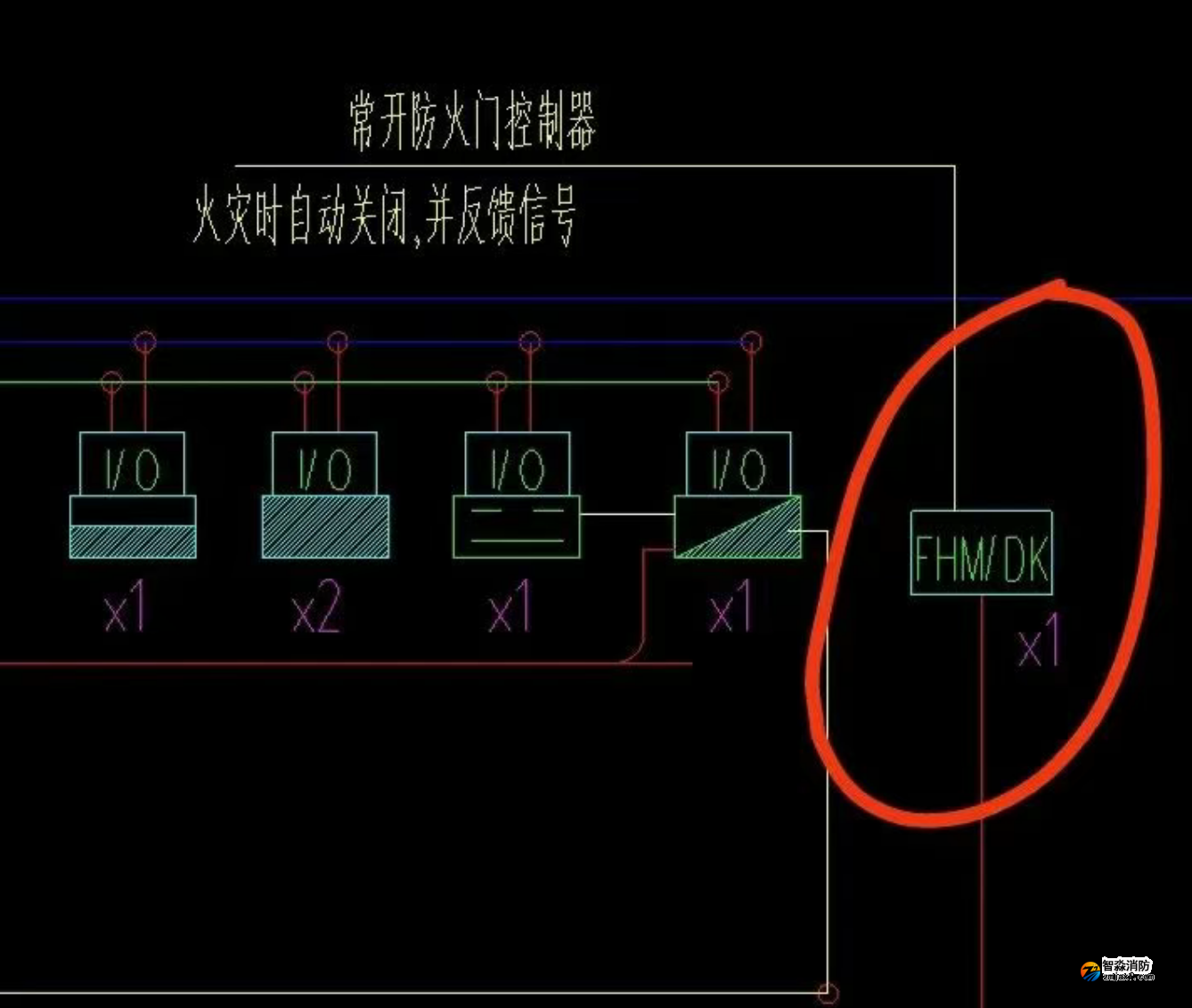

一、防火門監控系統圖:

防火門監控系統圖會在相關樓層設計防火門監控圖標及數量，有的設計會出大樣圖，看圖時要注意查看參照。

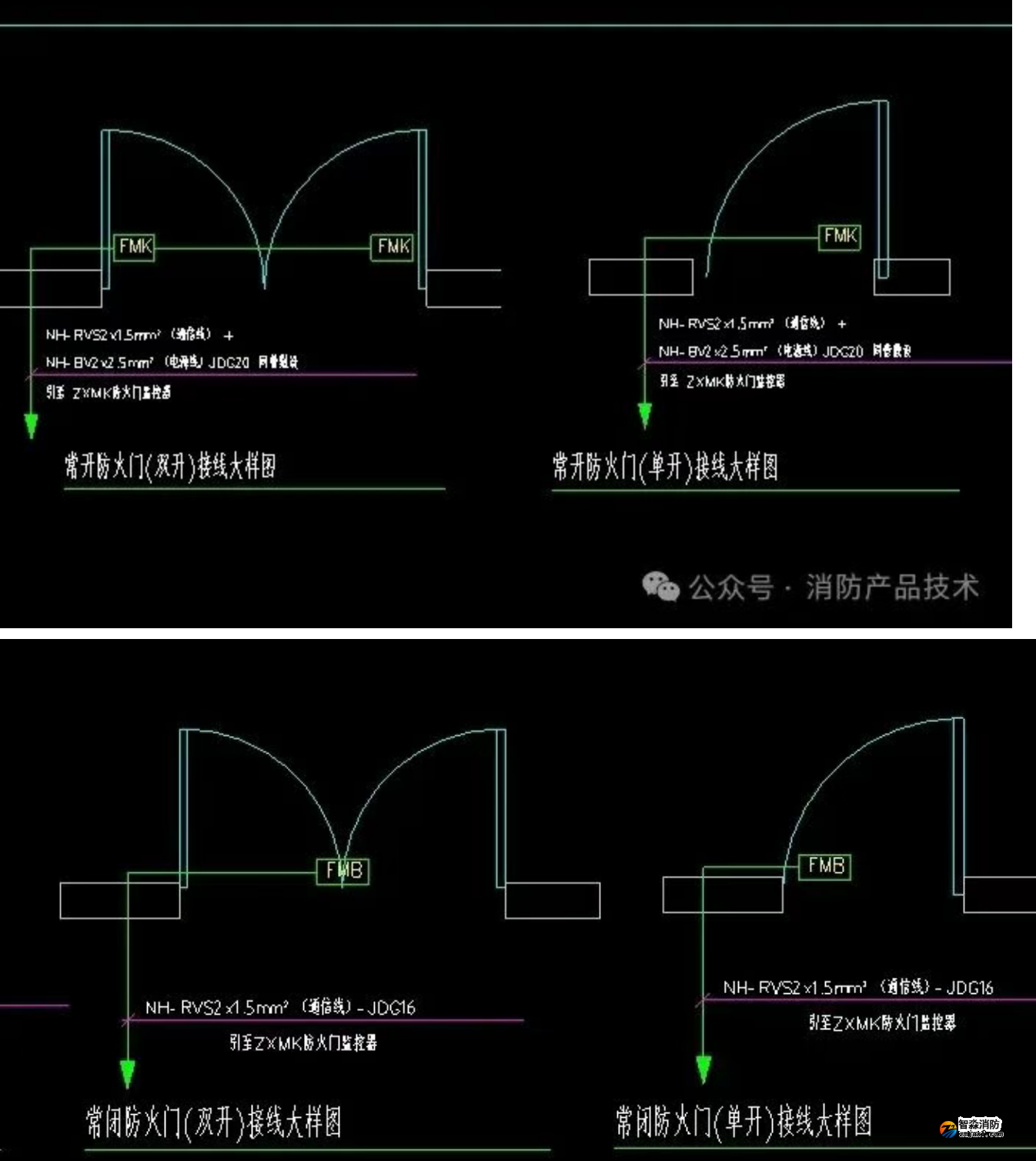

二、防火門監控大樣圖:

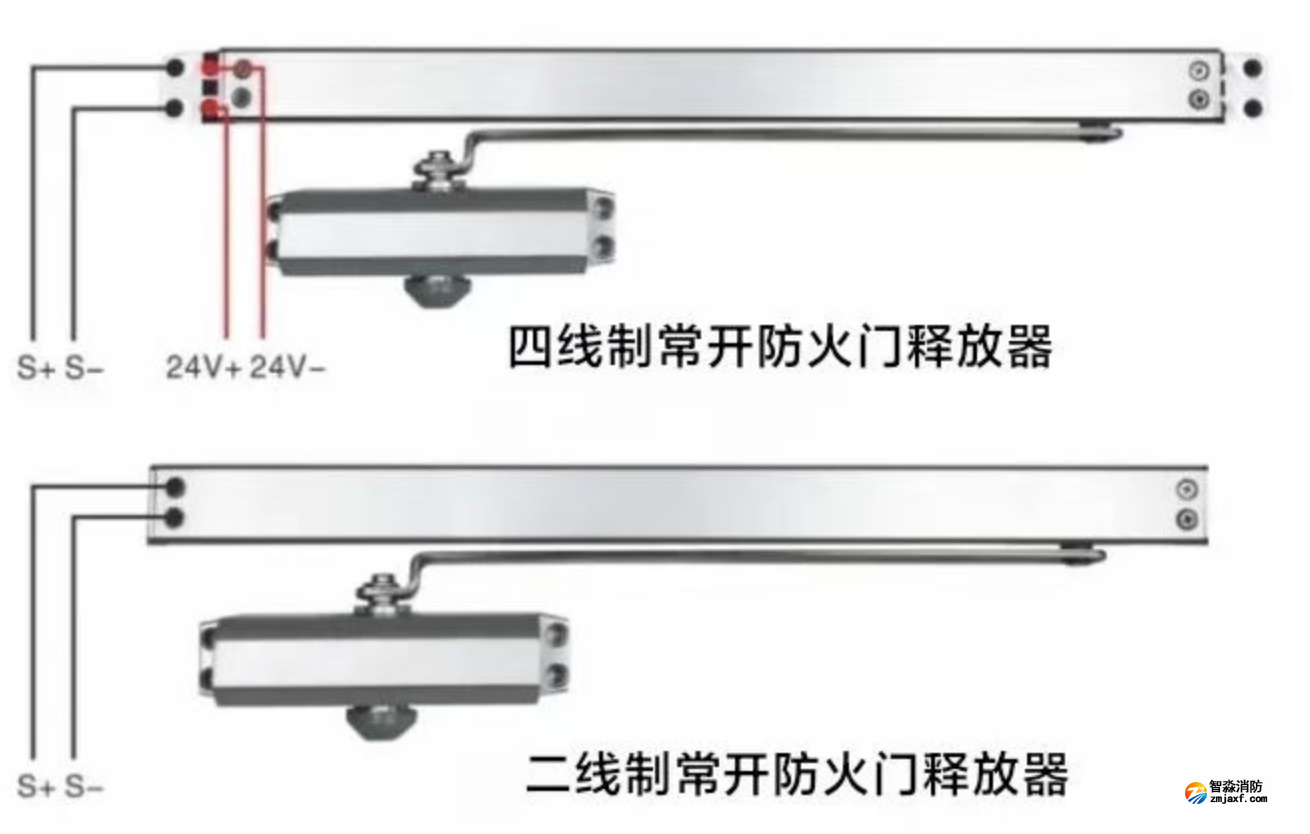

四、常開防火門監控釋放器:

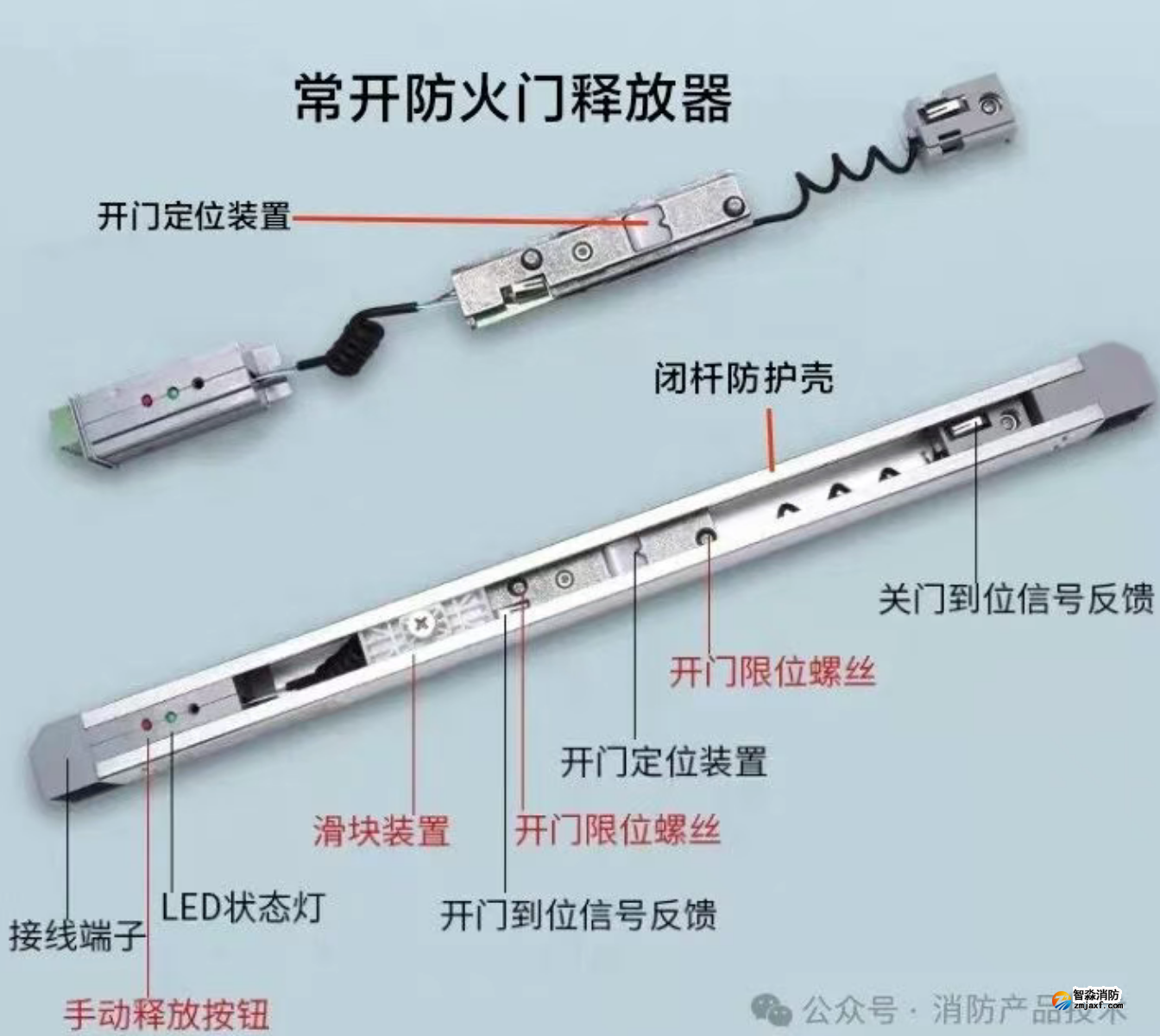

常開防火門釋放器內部結構圖如下

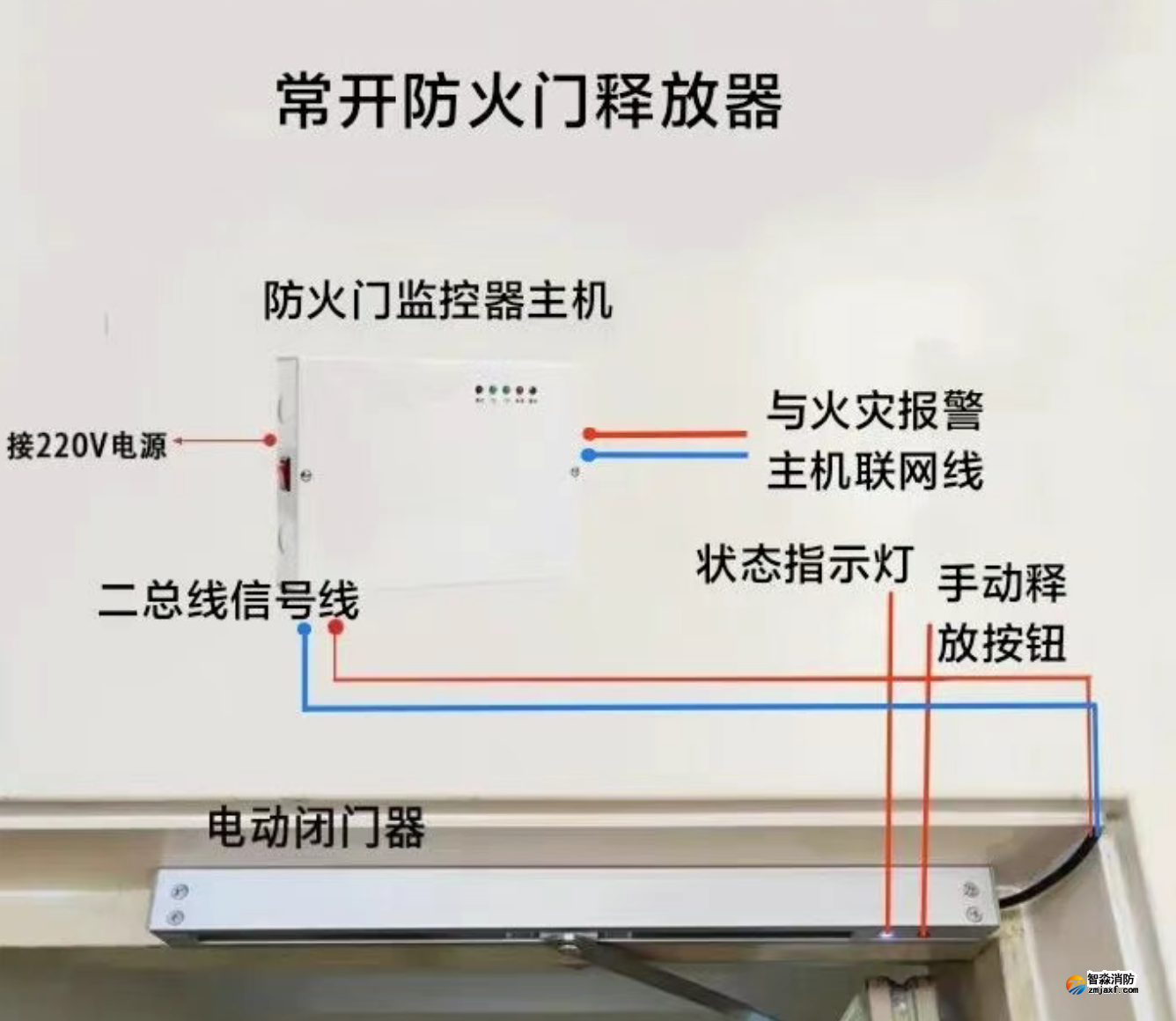

五、常開防火門釋放器安裝圖:

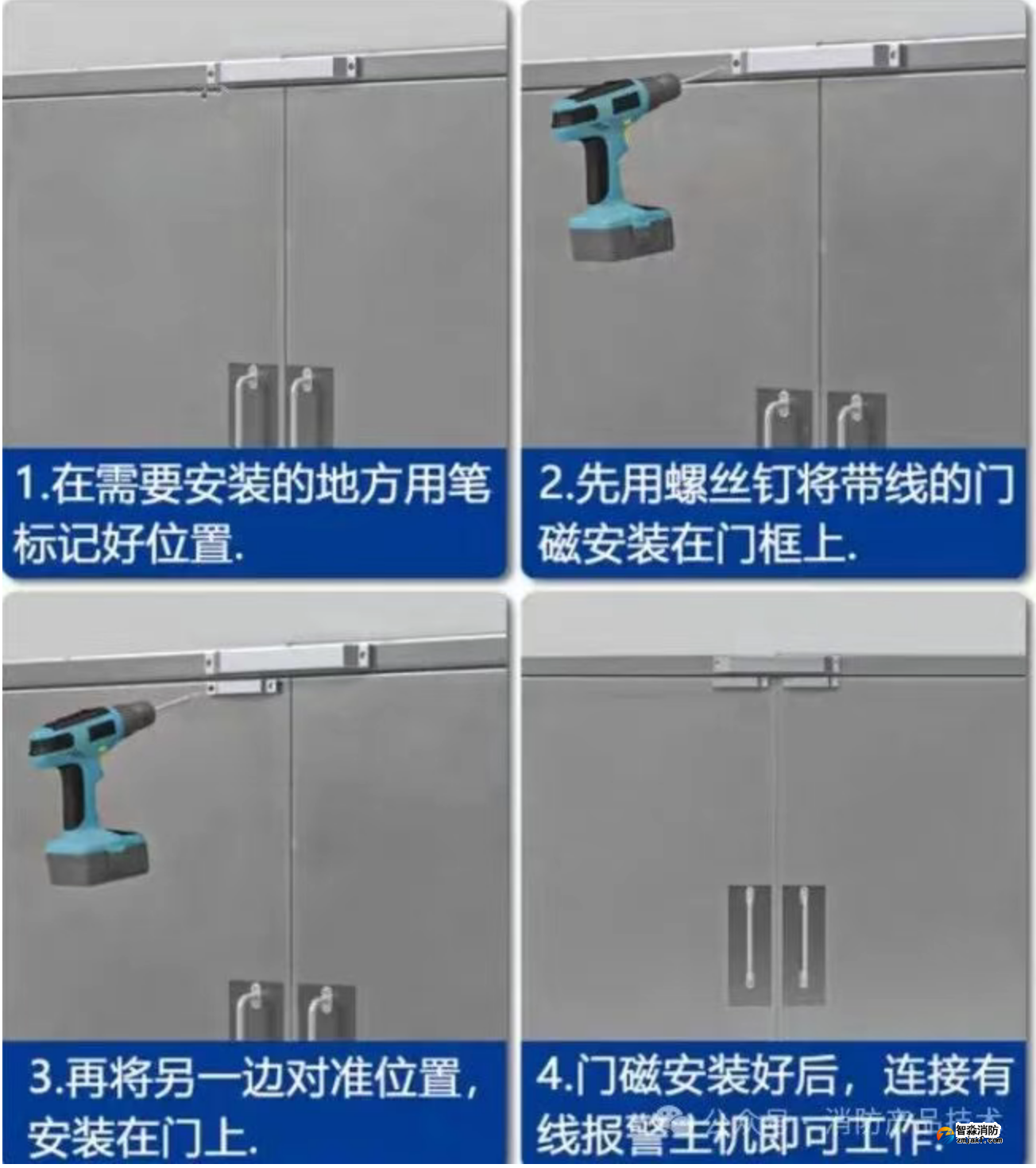

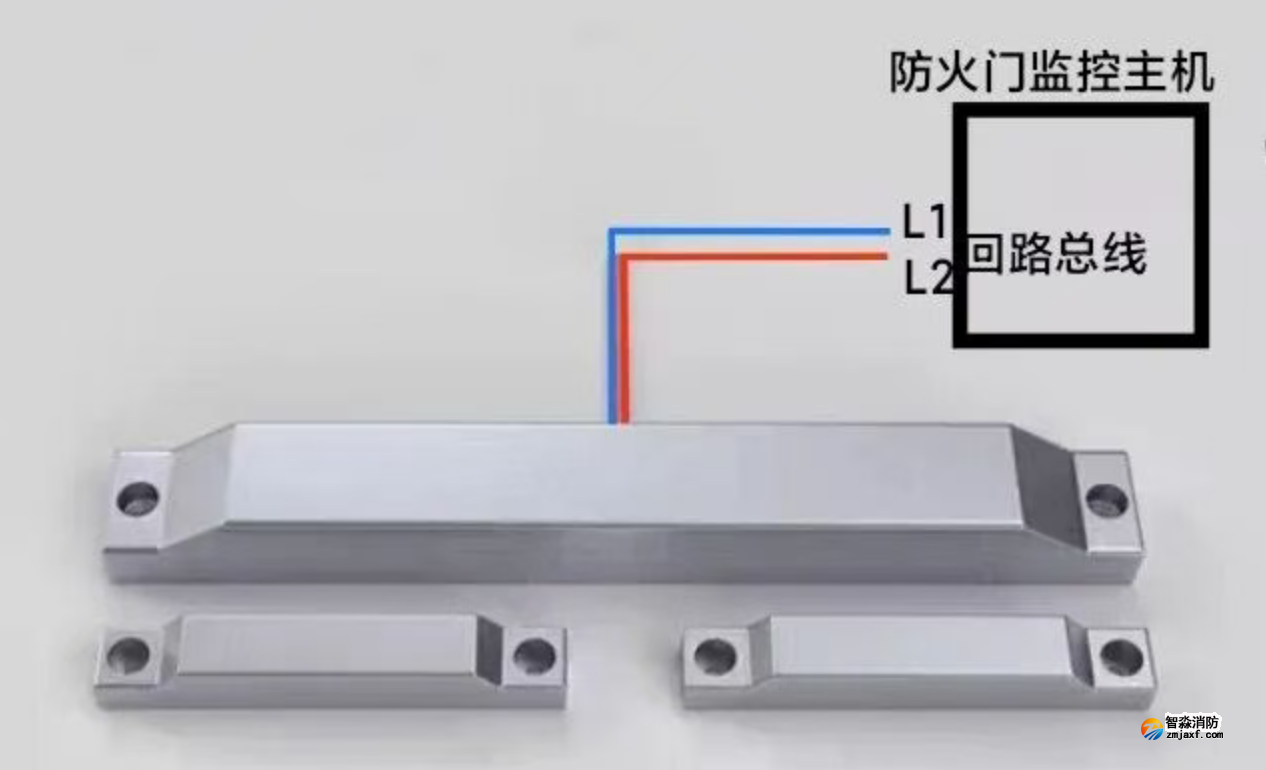

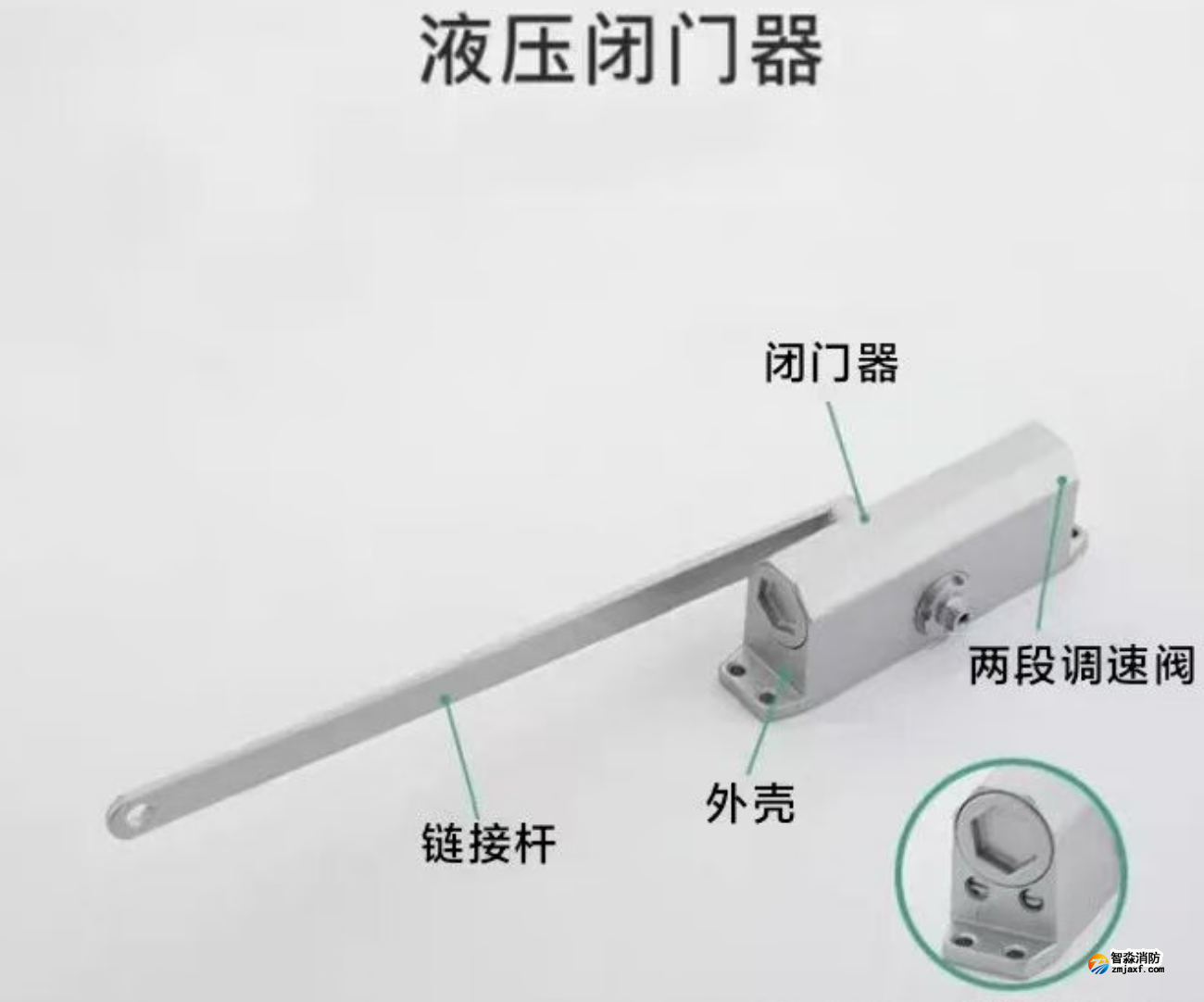

七、常閉防火門安裝
