海灣J-SAM-GST9123B消火栓按鈕結構特征、安裝與布線

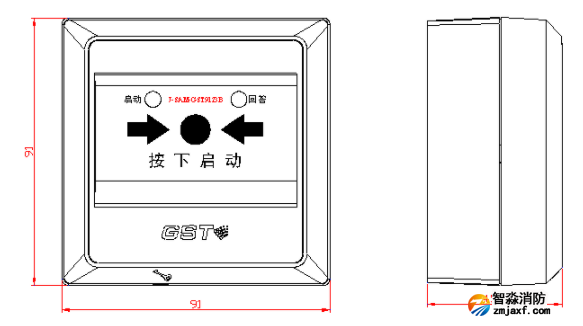

海灣J-SAM-GST9123B消火栓按鈕為紅色全塑結構,分底盒與上蓋兩部分。底盒與上蓋采用拔插式結構裝配,安裝拆卸簡單、方便,連接緊密,非常便于工程調試及維修更換。消火栓按鈕外形示意圖如下

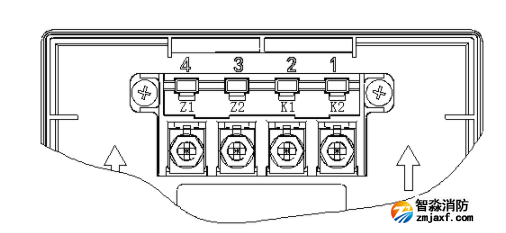

消火栓按鈕外接端子示意圖如下

其中:
Z1、Z2:接控制器二總線,無極性;
K1、K2:無源常開觸點。
布線要求:可選用截面積≥1.0mm2的雙絞線。

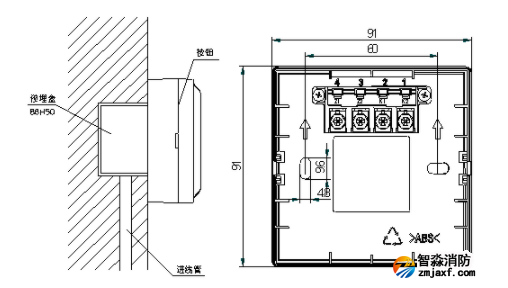

消火栓按鈕采用預埋盒安裝方式,安裝孔距為60mm。進線時只需拔下消火栓按鈕主體,從底殼的進線孔中穿入電纜并接在相應端子上,再插好消火栓按鈕主體即可。安裝示意圖如2-9;安裝孔距為60mm。
