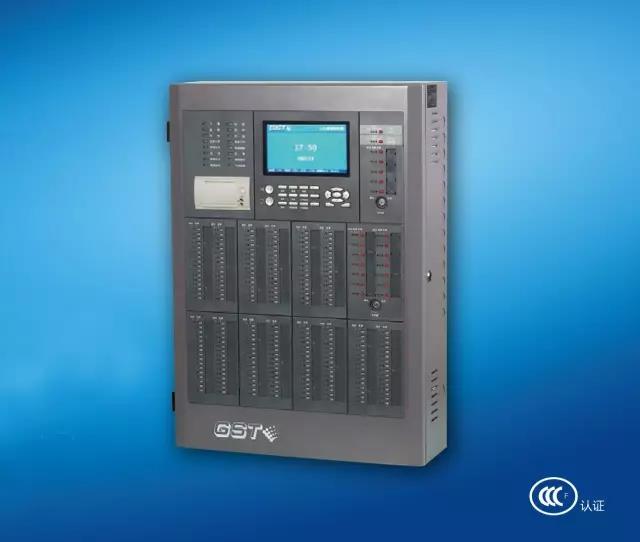

JB-QB-GSTN1500火災報警控制器（聯動型）

作者:海灣消防設備文章來源：http://m.liuliyifan.com.cn/ [大中小]

海灣JB-QB-GSTN1500火災報警控制器（聯動型）是海灣公司充分調研消防市場需求，總結多年消防工程經驗，融會國標GB 4717-2005《火災報警控制器》和GB 16806-2006《消防聯動控制系統》的要求和精神，并參考了歐洲標準EN54-2和EN54-4的相關要求而設計的新一代報警聯動一體化智能控制器。

JB-QB-GSTN1500火災報警控制器（聯動型）采用壁掛式結構、模塊化設計，具有功能強、容量大、配置靈活的特點。系統采用7寸真彩液晶作為顯示平臺，打印機可打印系統所有報警、故障及各類操作的漢字信息。具有全面的現場編程能力，最大容量為6個回路總計1452個總線制報警聯動控制點。JB-QB-GSTN1500火災報警控制器（聯動型）可與我公司生產的各類開關量型、模擬量型、數字智能型火災探測器和控制模塊連接，從而構成一個集總線、多線于一身的報警聯動一體化控制器，是消防工程的最佳選擇。

一、主要特點

單機容量大：最多支持6個回路板，系統最大容量達到1452點。

運行速度快：多個32位處理器并行工作。

存儲容量大：支持最多達12000條運行記錄的存儲，及時記錄控制器收到的各種信息以及所進行的人為操作，方便火情與事故追述。

人機交互更加簡便：采用7寸真彩液晶顯示屏，800x480分辨率，圖形化界面顯示信息更加直觀。

系統更加穩定可靠：不同回路板之間的任意兩個回路實現電氣隔離，在最大程度上減少了回路之間的干擾。

電源更加節能環保：模塊式開關電源可在寬主電電壓范圍內高效節能運行，合理的充電電路和可靠的多級保護延長了電池的使用壽命。

聯網功能更加強大：同一級可實現240臺控制器聯網，在一臺控制器上可以方便的查看其他控制器上的設備信息。

后續升級更加便捷：支持USB在線程序升級。

二、技術參數

顯示器	7寸真彩液晶，800x480分辨率
回路容量	可根據工程需求配置為2回路（484點）、4回路（968點）、6回路（1452點）
手動盤	可以根據工程需求配置為32、64、96、128、160、192、224路
直控盤	可以根據工程需求配置為5路、19路
對外輔助輸出	0.5A/24V
聲光警報器輸出	帶檢線200mA/24V，1路
火警繼電器輸出	常開、常閉可設置，1路
通訊板	CAN聯網板、RS485聯網板、顯示盤通訊板、RS232/422可選的CRT通訊板任意組合與數量配置（同時最多支持5塊通訊板）
打印機	高速熱敏打印機，可選配
運行環境	相對濕度≤95％，不凝露；溫度：0℃~+40℃
安全防護等級	IP30
蓄電池	16Ah/12V，2節
功耗	空載：30W；滿載狀態：38W(2回路)、46W(4回路)、52W(6回路)
安裝方式	壁掛
尺寸	500mm×170mm×700mm
重量	25KG
