海灣JTY-GD-GSTN101點型家用感煙火災探測器
一、海灣JTY-GD-GSTN101點型家用感煙火災探測器產品概述
JTY-GD-GSTN101點型家用感煙火災探測器是采用紅外散射原理研制而成的點型家用光電感煙火災探測器。本探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，適用于家庭、賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。
注意：本產品不適用于有腐蝕性氣體揮發的場所，如有特殊需求，請選擇海灣公司其它相應的工業用產品！
二、海灣JTY-GD-GSTN101特點
1、地址編碼可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠。
2、單片機實時采樣處理數據、并能保存14個歷史數據，曲線顯示跟蹤現場情況。
3、JTY-GD-GSTN101具有溫度、濕度漂移補償，灰塵積累補償及故障自診斷功能。
4、無極性二總線信號。
5、家用感煙火災探測器內置蜂鳴器，可以在現場進行火警及故障的提示。
三、海灣JTY-GD-GSTN101家用感煙火災探測器技術特性
| 工作電源 | 信號總線：總線24V 允許范圍：16V～28V |
| 工作電流 | 信號總線：監視電流≤0.25mA 報警電流≤1mA |
| 指示燈 |
紅色：正常時周期性閃亮，報警時常亮 黃色：故障時周期性閃亮 |
| 編碼方式 | 電子編碼（編碼范圍為1～242） |
| 聲壓級 | 最大聲壓級介于45~75dB之間@1m，A計權 |
| 保護面積 | 當空間高度為6米～12米時，一個探測器的保護面積，對一般保護場所而言為80平方米?？臻g高度為6米以下時，保護面積為60平方米。具體參數應以《火災自動報警系統設計規范》(GB50116)為準。 |
| 線制 | 信號二總線無極性 |
| 使用環境 |
溫度：-10℃～+55℃ 相對濕度：≤95%，不凝露 |
| 外形尺寸 | 長117mm，寬115mm，高42mm（不帶底座，帶底座高度45mm） |
| 外殼防護等級 | IP30 |
| 殼體材料和顏色 | ABS，白 |
| 重量 | 約140g |
| 安裝孔距 | 45mm～75mm |
| 執行標準 | GB22370-2008 |
四、海灣JTY-GD-GSTN101家用感煙火災探測器結構特征與工作原理

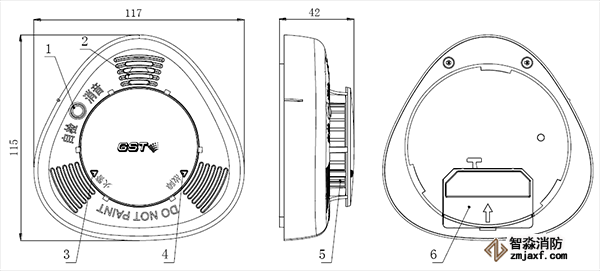

1、探測器外形示意圖如圖所示，各部分說明如下：
①按鍵
?、诎l聲孔
③火警/運行指示燈(紅色)
?、芄收现甘緹?黃色)
⑤煙霧探測單元
?、奚w板
2、工作原理
探測器采用紅外光散射原理探測火災，內置紅外發射管與紅外接收管。
在正常狀態下，接收管只會接收到很弱的紅外光信號；由于煙塵會使紅外光發生折射，因此，當有煙塵進入時，接收光信號便會增強，當煙塵達到一定濃度時，光強也隨之變強到一定程度；當探測器判斷當前光強持續超過報警光強門限，則探測器會輸出報警信號。
紅外發射管采用脈沖方式工作，可降低干擾信號、降低功耗、有效延長產品使用壽命。
